Bảng Tra Kích Thước Bu Lông Đai Ốc: Tiêu Chuẩn & Ý Nghĩa Ký Hiệu

Bu lông và đai ốc là hai sản phẩm cơ khí không thể thiếu, thường được ứng dụng trong hầu hết các loại thiết bị máy móc, phương tiện giao thông và các công trình xây dựng. Mặc dù để tạo ra một chiếc bu lông đai ốc hoàn chỉnh, có độ bền và khả năng chịu lực cao, sản phẩm cần phải tuân thủ nghiêm ngặt các tiêu chuẩn sản xuất quốc tế.

Hãy cùng Tập đoàn NT Việt Nam tìm hiểu chi tiết và ý nghĩa của các ký hiệu phổ biến trong bài viết dưới đây!

Ký hiệu kích thước bu lông đai ốc

Thông thường chúng ta thường bắt gặp các loại đai ốc: M8*80, M10*40, M14*150…Những kí hiệu này có ý nghĩa như thế nào?

Bu lông có cấu tạo gồm hai phần chính là đầu bu lông và thân bu lông. Đầu bu lông có nhiều dạng khác nhau, tùy theo mục đích sử dụng, như dạng nón trụ, chỏm cầu, lăng trụ 6 mặt hoặc lăng trụ 4 mặt. Thân bu lông có dạng hình trụ, trên thân có các đường ren tạo lực bám với đai ốc để giữ chặt các chi tiết ghép nối.

Căn cứ vào đường kính ngoài của ren hay gọi là Φ để phân chia bu lông. Ký hiệu này tương đương với ký tự “M”. Vậy đai ốc m8 tức là loại đai ốc đi cùng với bu lông có đường kính ngoài của ren là 8mm.

Bu lông có nhiều độ dài khác nhau như 10mm, 20mm, 80mm thậm chí đến 200mm nên khi ký hiệu cho sản phẩm bu lông, người ta cũng sẽ kết hợp giữa đường kính ngoài của ren với chiều dài của bu lông gọi là L. L chính là khoảng cách mà trục ren di chuyển khi nó quay được 1 vòng 360 độ.

Bu lông – đai ốc có những tiêu chuẩn nào?

Hiện nay, trên thị trường, bu lông đai ốc có nhiều loại tiêu chuẩn khác nhau, phổ biến là các tiêu chuẩn như:

Tiêu chuẩn Việt Nam

Theo chuẩn này thì bu lông phải đáp ứng được những quy định sau:

+ Thép C10, 15, 20 với độ bền không quá cao nhưng dễ hàn, rèn và dập sẽ được dùng để làm bu long cho những chi tiết chịu lực nhỏ, phải thông qua thấm than.

+ Thép thấm than có lượng cacbon từ 0.1 đến 0.25% được dùng để chế tạo các chi tiết vừa chịu được tải trọng tĩnh lẫn va đập mạnh, đồng thời chịu được mài mòn ở bề mặt.

+ Thép bám chặt được dùng làm bu long trong các chi tiết bịt nồi đun hơi, tua bin, những nơi phải chịu nhiệt độ cao.

+ Thép không gỉ chế tạo các loại bu lông lục giác thông thường, bu lông đầu tròn, bulong móng,..

Tiêu chuẩn GB

+ Mác thép có kết cấu cacbon theo tiêu chuẩn GB 700-88

+ Mác thép cacbon theo tiêu chuẩn GB 699-88

+ Mác thép hợp kim thấp, có độ bền bỉ cao theo tiêu chuẩn GB/T1591-94

+ Thép kết cấu hợp kim thấp theo tiêu chuẩn GB 1591-88

Tiêu chuẩn của Nga

+ Mác thép cacbon thông dụng tiêu chuẩn GOST 380-88

+ Thép cacbon chất lượng tiêu chuẩn GOST 1050

+ Mác thép kết cấu hợp kim.

Tiêu chuẩn DIN (Đức)

Đây là một trong những tiêu chuẩn phổ biến được áp dụng cho các lĩnh vực xây dựng, vật liệu xây dựng, thiết bị đóng gói, đơn vị đo lường,…

Tiêu chuẩn Nhật Bản

Mác thép phải là loại thép làm bằng cacbon thông thường theo tiêu chuẩn JIS G3101-1987

Tiêu chuẩn GB (Trung Quốc)

Tiêu chuẩn GB được phân làm 2 giai đoạn:

• Tiêu chuẩn bắt buộc được thực hiện bởi mã tiền tố là GB
• Tiêu chuẩn được đề xuất thực hiện bởi mã tiền tố là GB/T

Tiêu chuẩn BSW (Anh)

Với tiêu chuẩn này, ren trục vít được quy định góc ren 550 gồm góc giữa hai chân vít với bán kính ở cả gốc và đỉnh của vít, độ sâu sợi là 0.640327p, bán kính là 0.137329p (p ở đây là độ cao).

BẢNG TRA TIÊU CHUẨN CỦA BU LÔNG

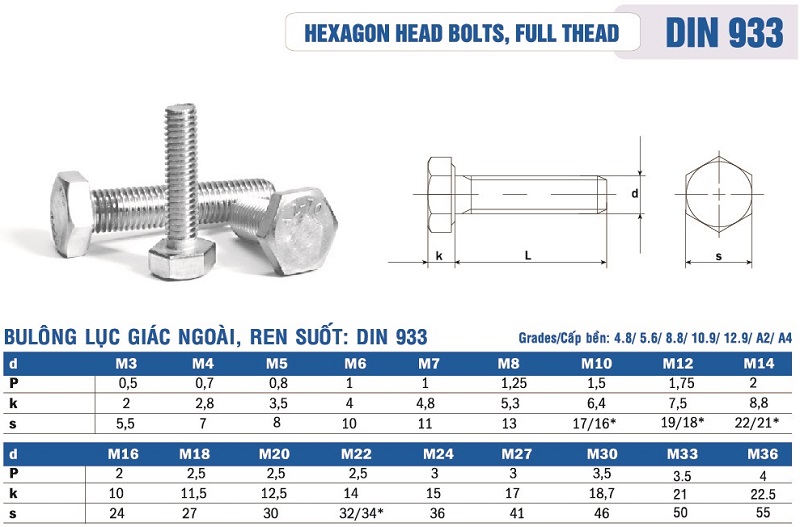

Tiêu chuẩn Đức DIN 933

Thông qua bảng tra sau đây chúng ta có thể đọc được lần lượt các kích thước đai ốc M8. Cụ thể như sau:

• Bước ren là 1.25
• Chiều cao mũ bu lông là 5.3
• Chiều dài của bước ren là 14.2
• Chiều dài thân bu lông là 12-60

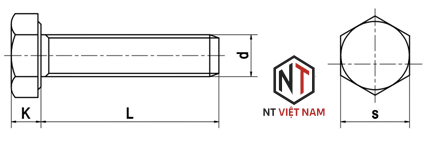

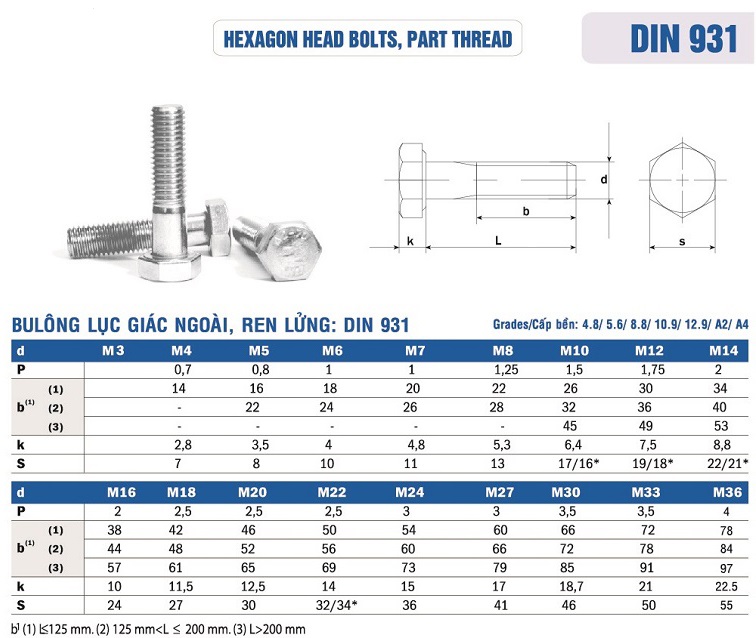

Bảng tra bulong ren có một đoạn trơn chuẩn DIN 931

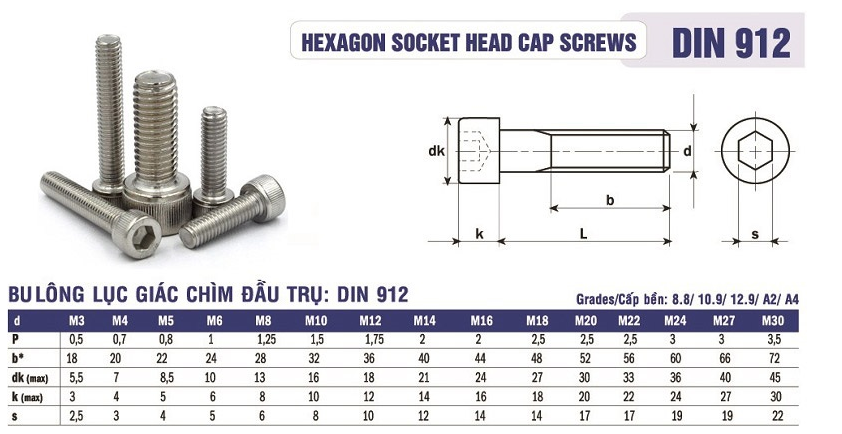

Bảng tra bu lông, đai ốc lục giác chìm chuẩn DIN 912

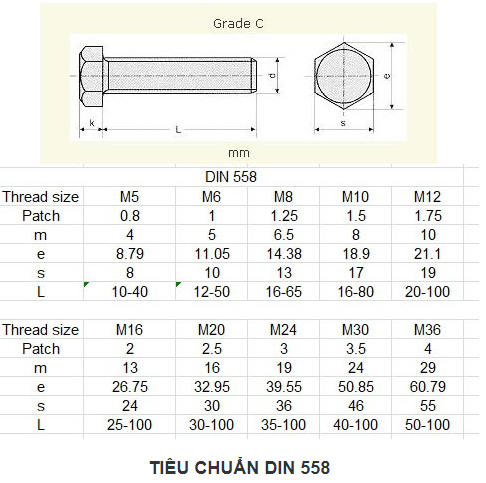

Bảng tra bu lông theo chuẩn DIN 558

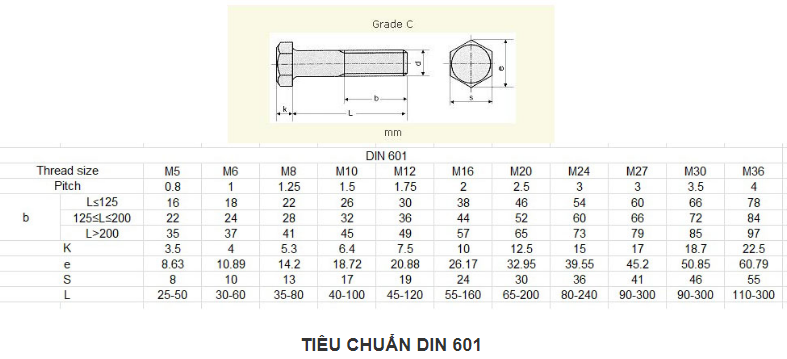

Chuẩn DIN 601 cho bu lông ren có một đoạn trơn

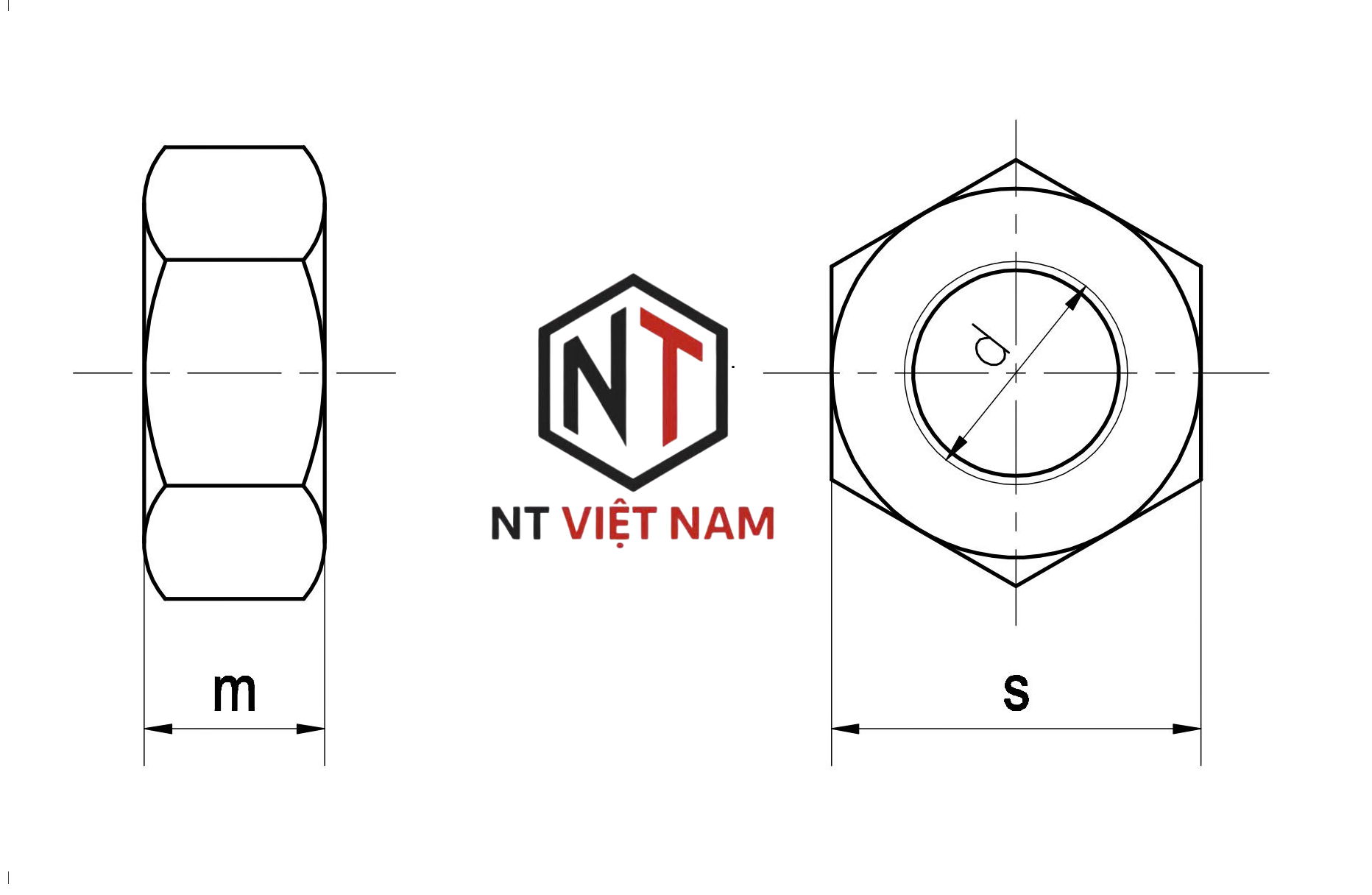

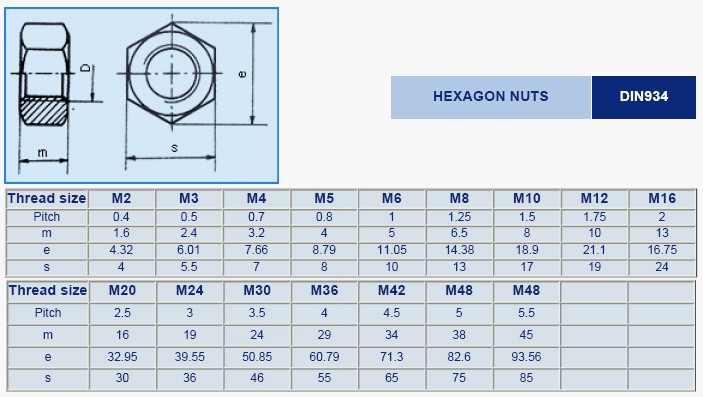

Bảng tra đai ốc (Ecu) chuẩn DIN 934

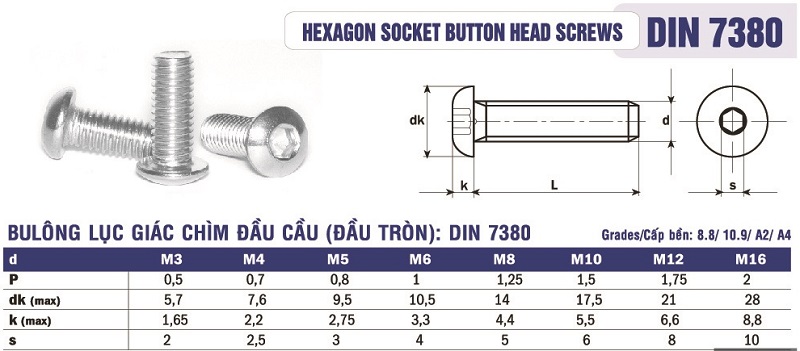

Bảng tra bu lông, đai ốc lục giác chìm đầu MO chuẩn DIN 7380

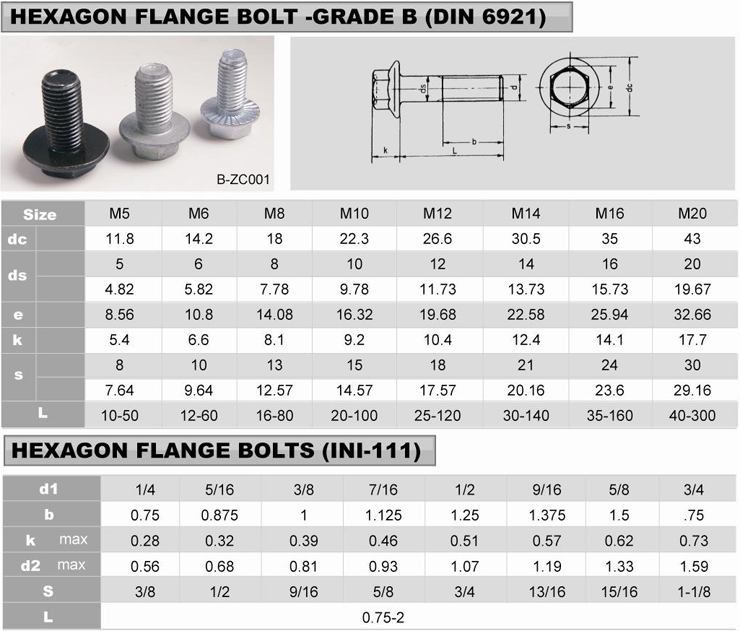

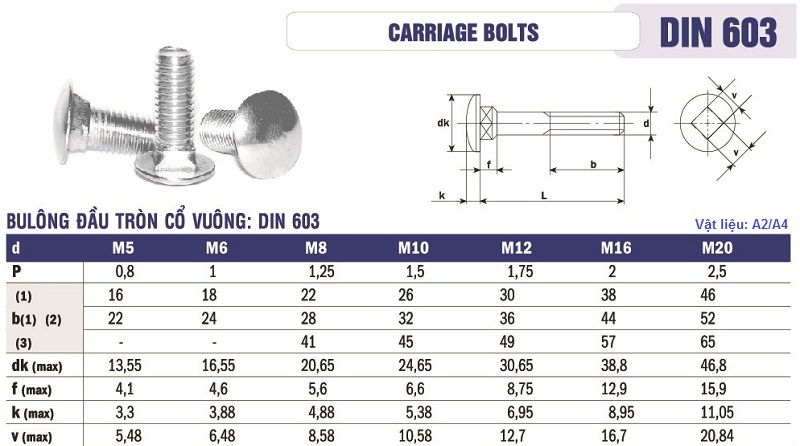

Bảng tra DIN 603

Bảng tra DIN 6921

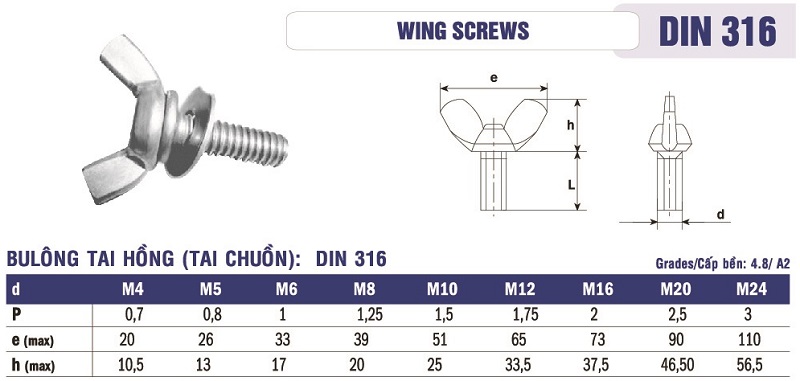

Bảng tra DIN 316

Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn Chất Lượng

Bu lông và ốc vít là những linh kiện chuyên dụng, đóng vai trò cốt lõi trong việc kết nối và chịu tải trọng của toàn bộ kết cấu. Ngành sản xuất phát triển mạnh mẽ dẫn đến sự đa dạng về chất lượng sản phẩm.

Việc không có các quy định, tiêu chuẩn kiểm định và đánh giá chất lượng rõ ràng sẽ ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của công trình. Do đó, việc hiểu rõ và lựa chọn sản phẩm theo tiêu chuẩn vật liệu là vô cùng quan trọng.

Trên đây là toàn bộ các bu lông đai ốc thông dụng nhất hiện nay mà NT VIỆT NAM đã cập nhật để bạn đọc tham khảo.
